OghmaNano에는 광학 시스템, 렌즈, 조리개, 거친 표면, 마이크로렌즈 및 구조화된 광전자 어셈블리를 모델링하기 위한 고급 3차원 레이 트레이싱 해석기가 포함되어 있습니다. 레이 트레이싱 모듈은 영상 광학, 광학 필터링, 표면 산란, 광 추출 및 기하광학 설계 문제를 위해 설계되었습니다. 명시적인 3차원 기하구조와 파장 의존 재료 특성을 결합함으로써, 이 해석기는 사용자가 현실적인 광학 구성요소와 완전한 어셈블리를 통해 빛이 어떻게 전파되는지 분석할 수 있게 합니다.
동일한 프레임워크는 Cooke triplet 렌즈, 장초점 단초점 렌즈, 일반적인 레이 트레이싱 기능 둘러보기, 거친 박막에서의 반사, 구조화된 박막으로부터의 광 탈출, 그리고 마이크로렌즈 및 광학 필터링 데모를 포함한 광범위한 광학 시스템에 적용될 수 있습니다. 해석기는 완전한 3차원 기하구조를 통과하는 추적 광선에 직접 작동하므로, 단순한 근축 근사로는 다루기 어려운 광학 시스템에서 집속, 수차, 수집 효율, 검출기 응답 및 파장 의존 거동을 연구하는 데 특히 유용합니다.
OghmaNano는 광원 정의, 광학 검출기 배치, 그리고 S-plane 편집기를 사용한 렌즈 기반 광학 시스템 편집을 위한 전용 도구를 제공합니다. 실제로 이를 통해 사용자는 간결한 렌즈 처방으로부터 완전한 3차원 장면으로 이동하고, 파장에 따라 광선을 추적하며, 하나의 워크플로 내에서 기하구조와 결과 검출기 평면 이미지를 모두 분석할 수 있습니다.
레이 트레이싱 해석기는 표면, 벌크 매질, 조리개 및 검출기 평면을 포함하는 3차원 장면을 통해 광선을 전파합니다. 각 계면에서 해석기는 적절한 기하광학 업데이트를 적용하여 광선이 국소 재료 특성과 기하구조에 따라 반사, 굴절, 투과 또는 흡수될 수 있도록 합니다. 가장 기본적인 형태에서 굴절은 Snell의 법칙에 의해 지배됩니다.
\[ n_1 (\mathbf{k_i} \times \mathbf{n}) = n_2 (\mathbf{k_t} \times \mathbf{n}) \]
반면 계면 반사와 투과는 굴절률과 국소 입사 기하에 의존합니다. 실제 광학 시뮬레이션에서 이는 렌즈 곡률, 간격, 조리개 크기 및 파장 의존 굴절률이 모두 시스템의 최종 이미지와 처리량에 직접적인 영향을 준다는 것을 의미합니다.
완전파 전자기 해석기와 달리, 레이 트레이싱은 광학 파장이 특성 기하구조보다 훨씬 작고 빛을 방향성 광선으로 정확하게 표현할 수 있는 문제를 대상으로 합니다. 이로 인해 이 방법은 다중 요소 렌즈, 거시적 광학 트레인, 마이크로렌즈 시스템, 그리고 구조화된 표면에서의 산란 또는 광 추출 문제에 특히 효율적입니다. 또한 기하광학이 FDTD 및 transfer-matrix 모델링과 같은 파동 기반 방법을 보완하는 OghmaNano의 나머지 광학 도구 체인과 자연스럽게 결합됩니다.

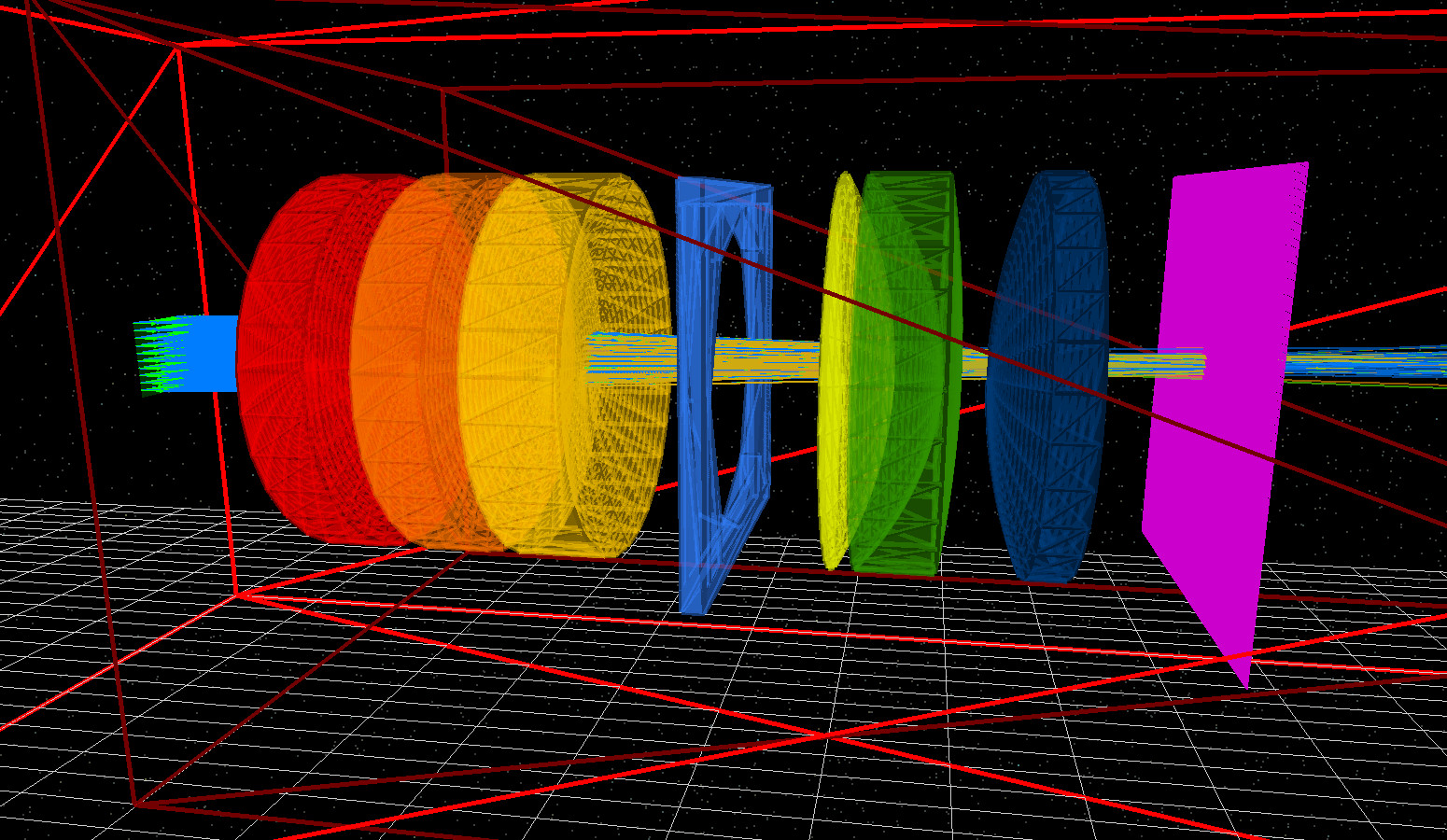

모든 레이 트레이싱 시뮬레이션은 세 가지 핵심 요소, 즉 광원, 광학 시스템 및 검출기에 의존합니다. OghmaNano에서 광원은 광원 편집기를 통해 구성되며, 여기서 사용자는 빔 형상, 파장 또는 스펙트럼 범위, 각도 분포 및 방출 특성을 정의할 수 있습니다. 이를 통해 단순한 평행광 빔부터 더 복잡한 구조화된 또는 다중 파장 광원까지 모든 것을 모델링할 수 있습니다.

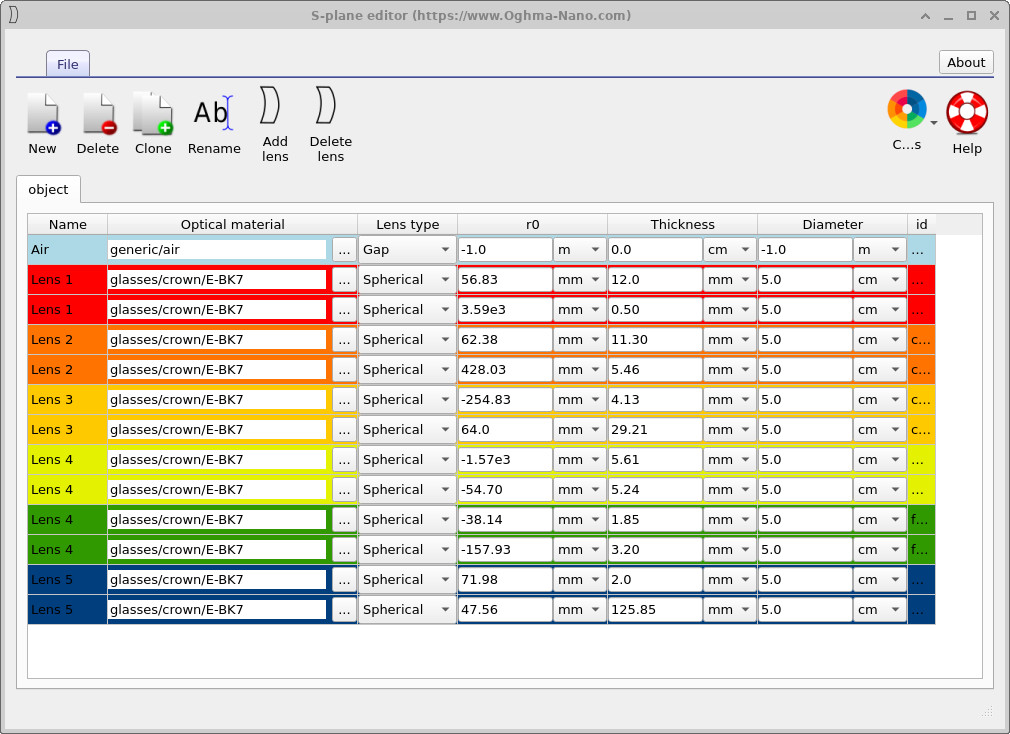

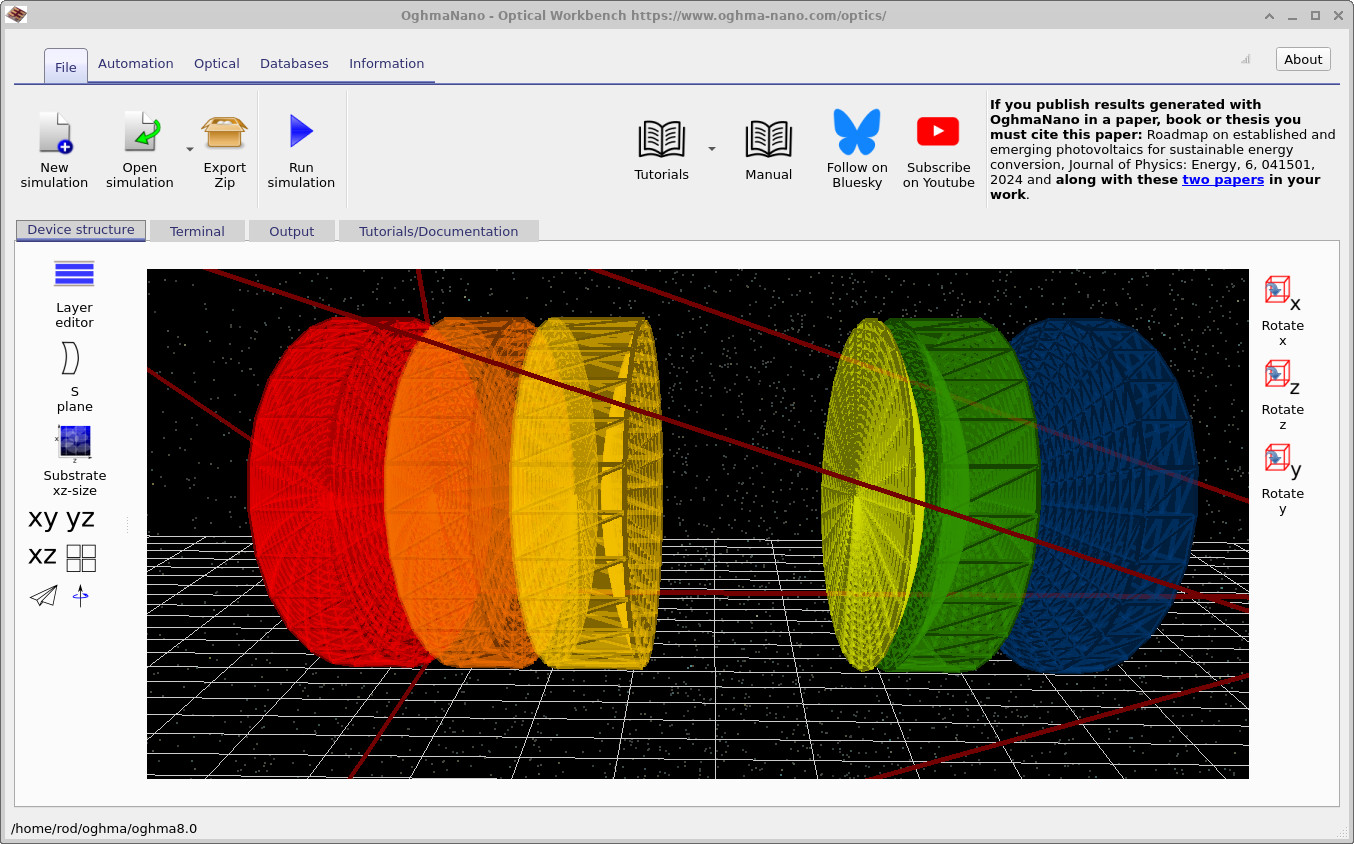

광학 시스템 자체는 3차원 기하구조와, 렌즈 기반 시스템의 경우 S-plane 편집기를 사용하여 구성됩니다. S-plane은 반경, 두께, 재료, 직경 및 간격을 기본 3차원 광학 세계와 연결된 상태로 직접 편집할 수 있는 간결한 렌즈 설계 보기를 제공합니다. 이는 Cooke triplet과 같은 고전적인 다중 요소 시스템과 렌즈 설계 공간에 대한 자동화된 파라미터 스캔에 특히 유용합니다.

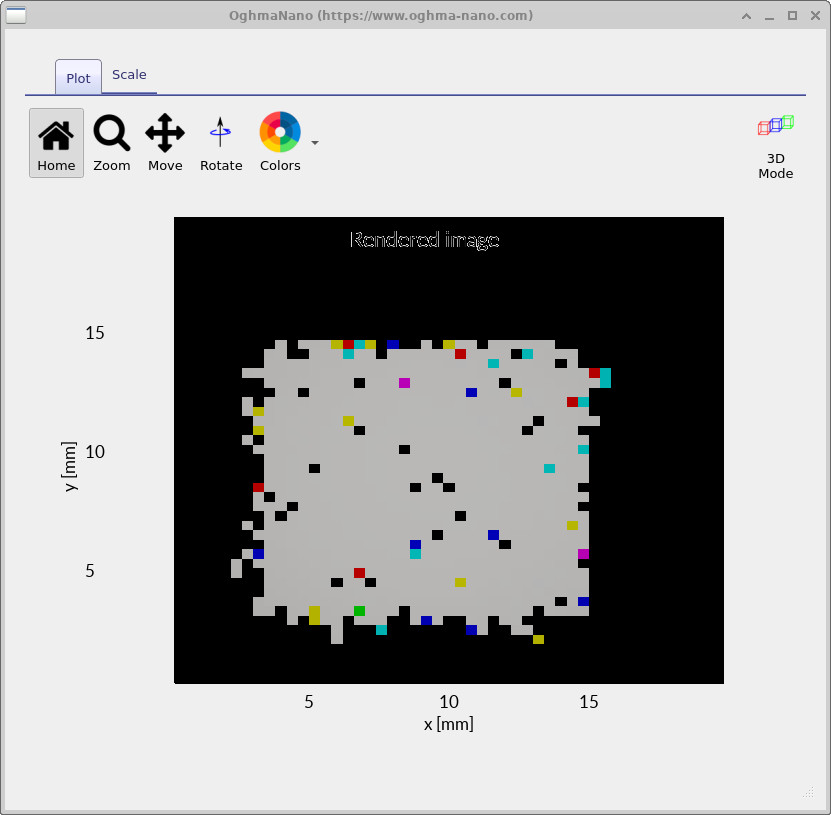

그 다음 검출기가 광학 시스템의 결과를 측정합니다. 시뮬레이션 설정에 따라 이들은 투과 강도, 검출기 평면 이미지, 파장에 따른 효율 또는 기타 파생 광학량을 기록할 수 있습니다. 함께 사용하면 광원 편집기, S-plane 편집기 및 검출기 도구는 레이 트레이싱 모듈을 광학 설계, 광학 특성화 및 기하구조 기반 성능 분석을 위한 실용적인 환경으로 만듭니다.

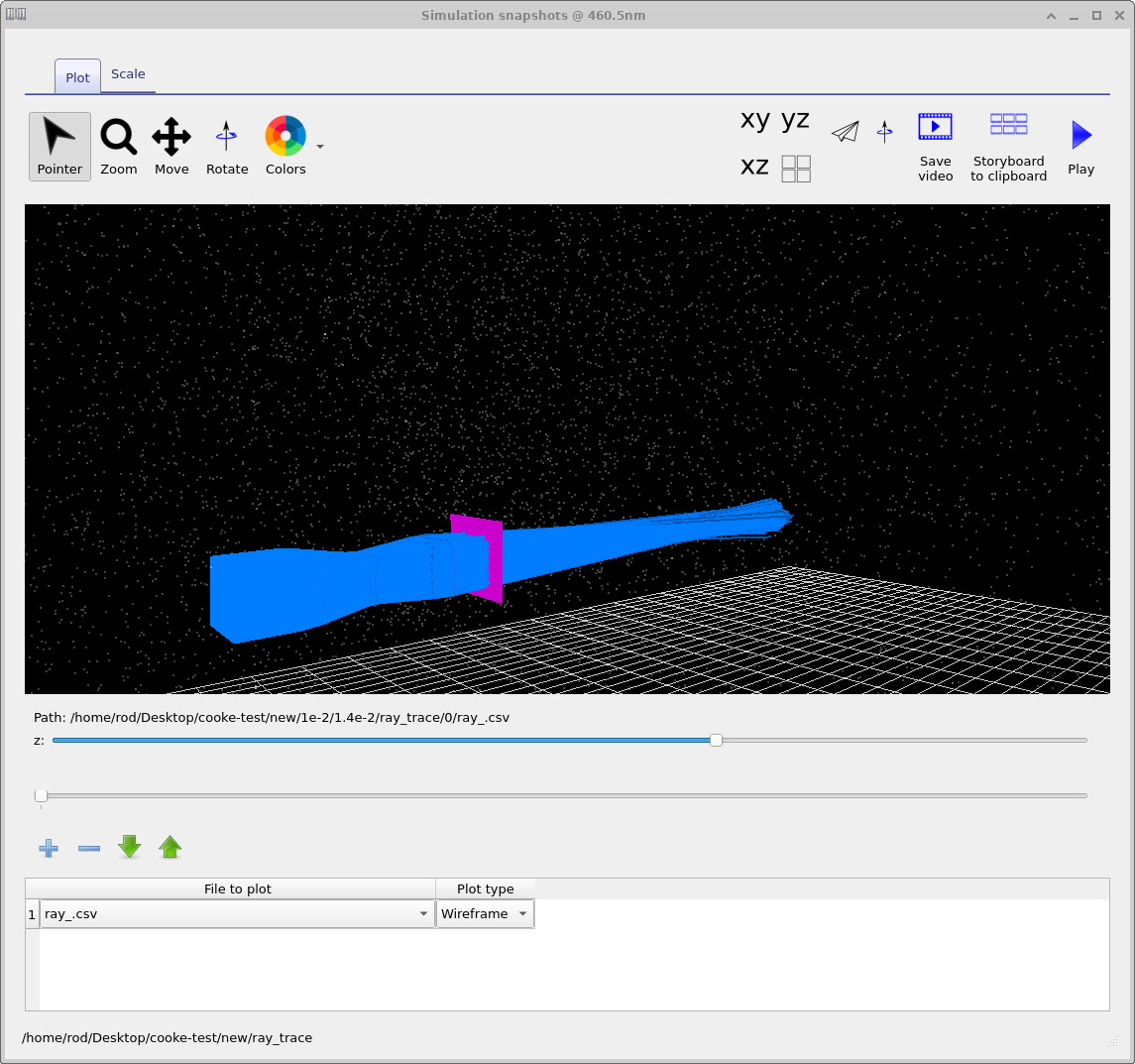

OghmaNano 레이 트레이싱 환경의 강점 중 하나는 단일 수동 실행으로 제한되지 않는다는 점입니다. 광학 시스템은 자동화된 파라미터 스캔과 성능 지표 분석을 사용하여 체계적으로 탐색할 수 있습니다. 이를 통해 사용자는 시뮬레이션 배치 전반에 걸쳐 반경, 두께, 간격, 조리개 설정 또는 기타 기하학적 파라미터를 변화시키고, 그 결과 광학 성능을 정량적으로 비교할 수 있습니다.
실제로 이는 레이 트레이싱 모듈이 단지 광선을 시각화하는 용도뿐 아니라 실제 광학 설계 작업에도 유용하다는 것을 의미합니다. 스폿 크기, 검출기 효율, 이미지 품질, 엔서클드 에너지 지표 및 관련 광학 성능 지표는 모두 파라미터 공간 전반에서 추출되고 비교될 수 있습니다. 따라서 사용자는 동일한 환경을 벗어나지 않고 직관 형성을 위한 시각화에서 보다 체계적인 렌즈 최적화 워크플로로 이동할 수 있습니다.
이러한 스캔 및 최적화 접근법은 성능이 여러 결합된 설계 변수에 의존하는 다중 요소 시스템에서 특히 가치가 있습니다. 또한 이 해석기를 공차 연구, 설계 공간 탐색 및 대안 광학 레이아웃의 신속한 비교를 위한 실용적인 플랫폼으로 만듭니다.

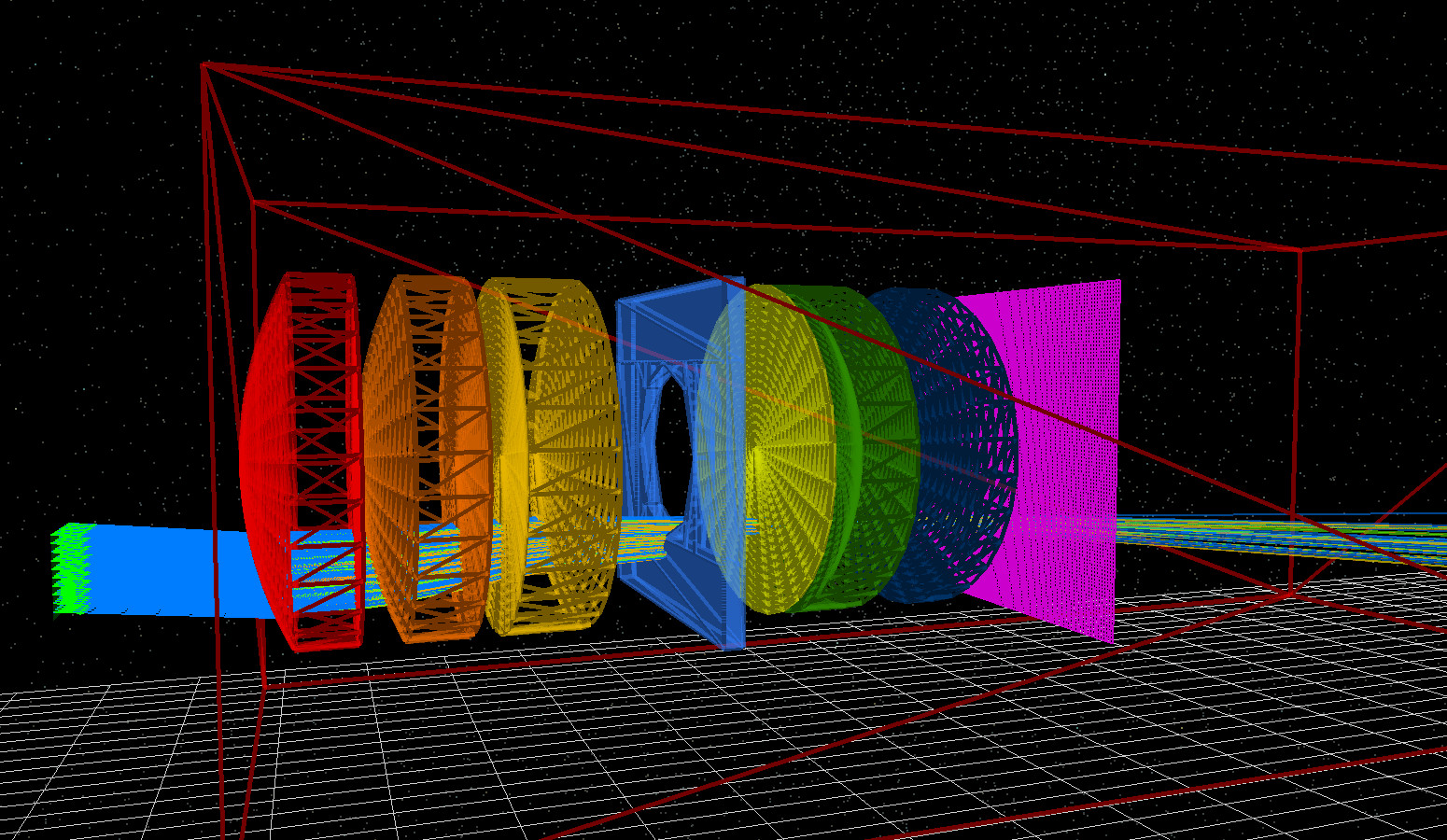

레이 트레이싱 해석기는 광범위한 실제 광학 문제에 사용할 수 있습니다. 영상 광학에서는 다중 요소 렌즈, 조리개, 초점면 및 검출기 이미지를 모델링할 수 있으며, 이는 Figure ??, Figure ??, 그리고 Figure ??에 나타나 있습니다. 이러한 시스템에서 해석기는 수차, 스톱 크기, 집속 거동, 이미지 형성 및 파장 의존 처리량을 연구하는 데 사용될 수 있습니다.
동일한 프레임워크는 거친 박막 반사, 텍스처링된 층으로부터의 탈출, 그리고 마이크로렌즈 향상 수집 또는 필터링을 포함하여 박막 및 구조화된 표면과 상호작용하는 빛에도 유용합니다. 이 방법은 3차원 기하구조에 직접 작동하므로, 구조를 통한 빛의 전체 경로가 중요한 더 복잡한 광학 어셈블리를 연구하는 데에도 사용할 수 있습니다.

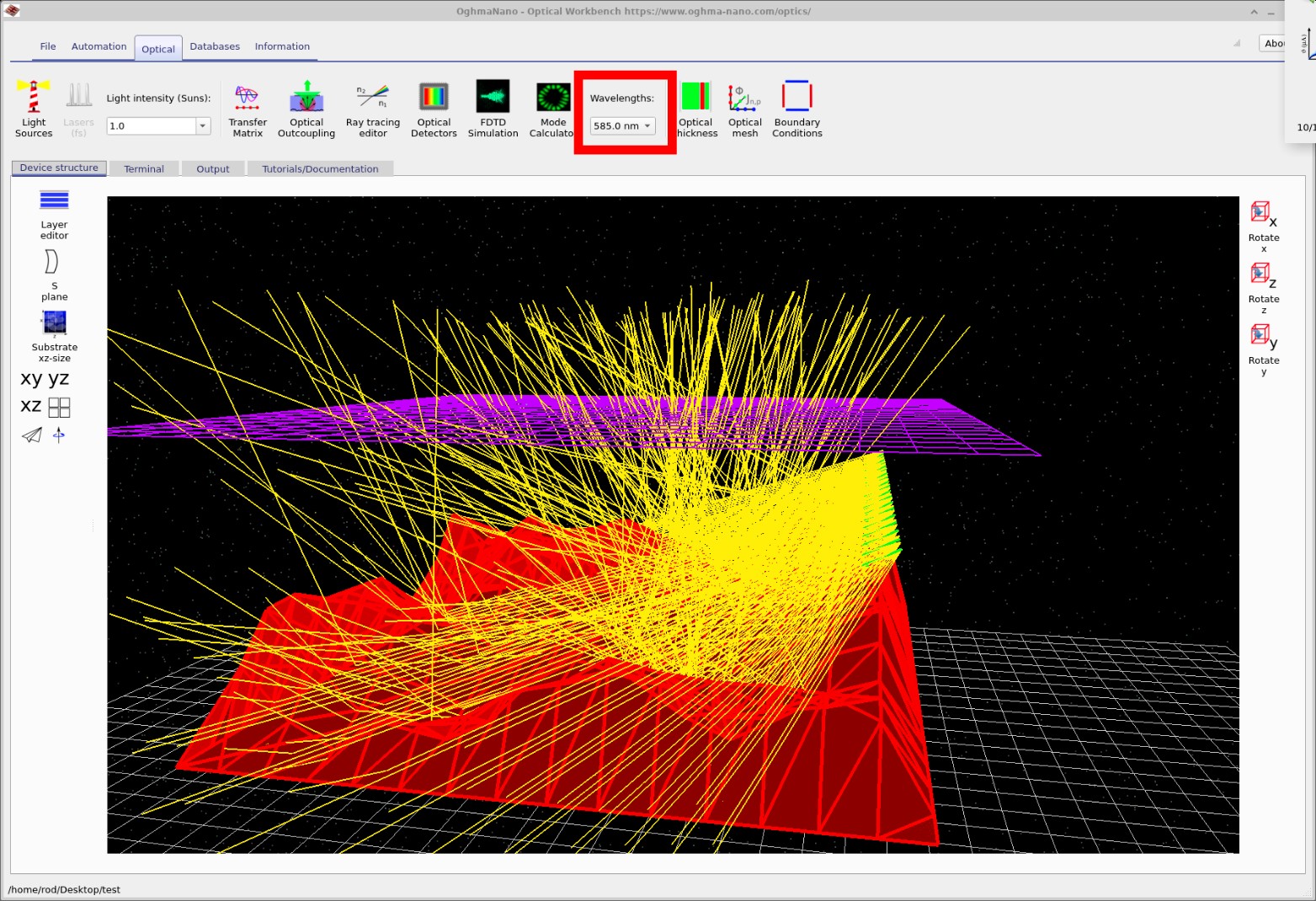

OghmaNano는 파장 스윕, 검출기 출력 및 자동화된 스캔을 지원하므로, 이 해석기는 빠른 탐색적 시뮬레이션과 보다 체계적인 광학 설계 워크플로 모두에 적합합니다. 이로 인해 고전적인 렌즈 설계부터 광전자 패키징 및 구조화된 표면 광학에 이르기까지 다양한 맥락에서 유용합니다.
OghmaNano에는 점점 더 많은 레이 트레이싱 예제와 단계별 튜토리얼이 포함되어 있습니다. 여기에는 입문용 광학 시스템 워크플로와 파라미터 스캔, 성능 지표, 거친 표면 및 마이크로렌즈 구조의 고급 활용이 모두 포함됩니다. 이들은 사용자가 기하학적 모델에서 동작하는 광학 시뮬레이션으로 빠르게 이동한 다음 최적화 또는 분석으로 진행하도록 돕기 위한 것입니다.
유용한 출발점으로는 광학 시스템 및 레이 트레이싱 소개, Cooke triplet 렌즈 튜토리얼, 200 mm 단초점 렌즈 예제, 레이 트레이싱 기능 둘러보기, 자동화된 S-plane 파라미터 스캔 튜토리얼, 그리고 성능 지표 워크플로가 있습니다. 구조화된 표면 광학의 경우, 거친 박막 반사, 광 탈출, 그리고 마이크로렌즈 데모는 동일한 레이 트레이싱 엔진이 고전적인 렌즈 시스템을 넘어 어떻게 사용될 수 있는지 보여줍니다.
레이 트레이싱 예제를 시도해 보십시오.
광학 시스템 및 레이 트레이싱 소개로 시작한 다음, Cooke triplet, 단초점 렌즈, 또는 자동화된 파라미터 스캔 튜토리얼로 진행하십시오.
자체 시스템을 구축하려면 광원, 광학 검출기, 그리고 S-plane 편집기부터 시작하십시오.
